株式会社イヌヰ－積水化学工業㈱　大型用

エスロン　大型用雨とい

＜※注＞画面の向き、明度により色具合は実際と異なる可能性があります。

積水化学工業よりアルミの竪樋が新発売！
（２００６年４月２１日上市）

サイズはφ８９・φ１１４の２種類となっております。

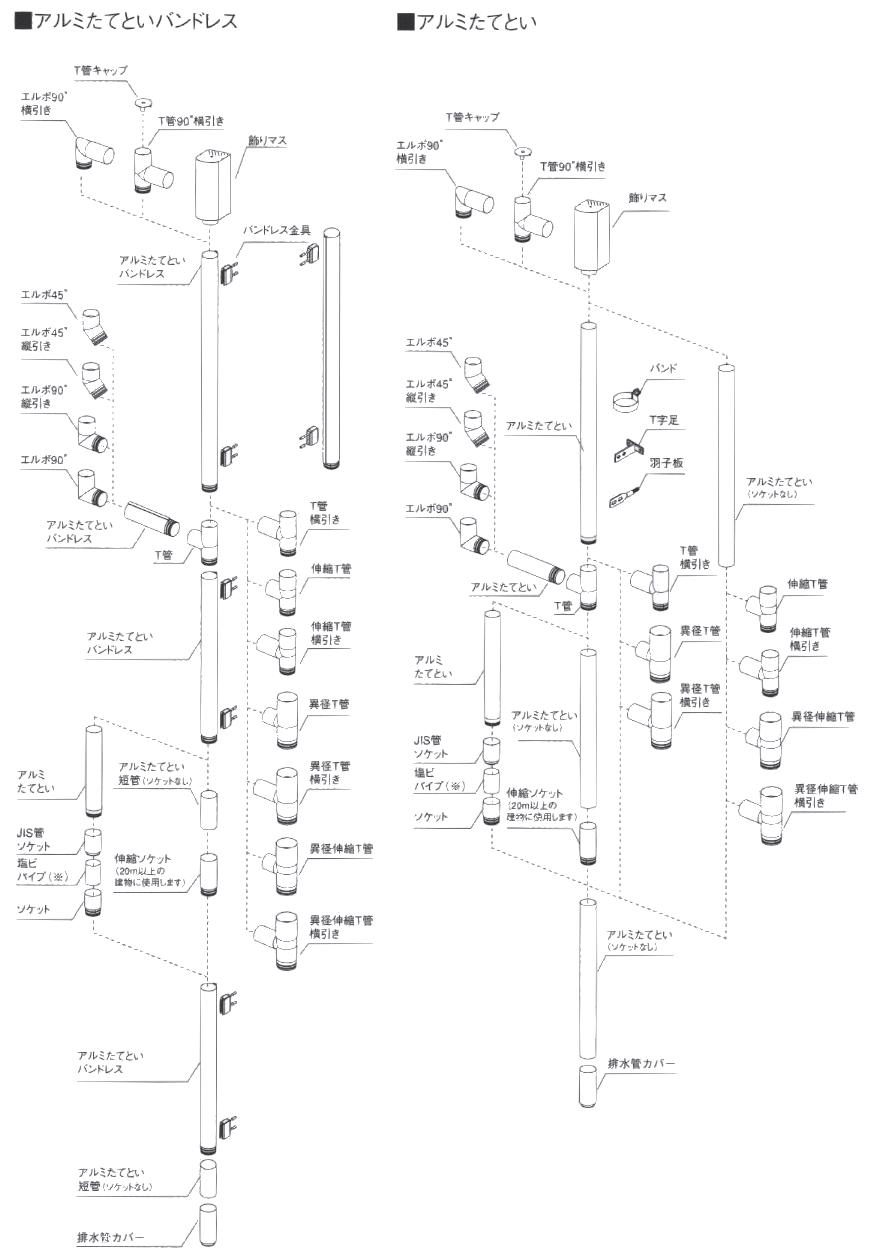

バンドレスタイプは、
バンドが表より見えない意匠に富んだ
仕上がりになります。

（下記の画像が見にくい場合は画像を保存してから
お持ちのビューアでご覧ください）

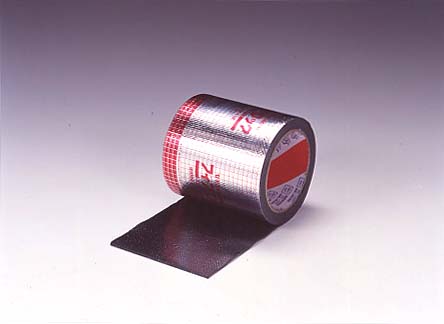

フィブロック

（左写真は壁用）

積水化学工業　給排水システム事業部より、熱膨張耐火材として『フィブロック』が新発売されました。
シート状のプラスチック系耐火材料（黒鉛含有のブチルゴムシート）で、
さや管用で０．５ｍｍ、塩ビ管用で２ｍｍの厚みがあります。

シートのままの状態において２００℃以上の加熱により約１０倍になり、
塩ビ管用の使用時には、φ１４０（１２５）までの管において熱遮断層を形成します。

メリットとしては、従来防火区画において鉄管を使用していたケースにおいて、
塩ビ管で施工し、このフィブロックにて防火処理できます。
つまり、重い鉄管による施工、鉄管への色付け等がなくなります。

種類としましては、塩ビ管用（床用）・塩ビ管用（壁用）・さや管用の３種類あり、
施工としては、パイプに巻いて施工し、その後モルタルによる埋め戻しをすることに
より、国土交通大臣　及び　日本消防設備安全センター　による性能評定番号が付与されております。

この他、床や壁の厚み等様々な規制もありますので、御使用される際は十分お気をつけ下さい。

カーボンＶシリーズ

Ｖ２００・Ｖ３００・Ｖ５００の３種類あり、
色種類はグレー・シルバー・ホワイト
クロ・シンチャ・ココアがあります

規格	Ｖ２００	Ｖ３００	Ｖ５００
グレー	○	○	○
シルバー	○	○	○
ホワイト	○	○	―
ココア	○	○	―
クロ	○	―	―
シンチャ	○	―	―

上合（じょうご）

曲がり（出）

（入）もあります

ジョイント

止り

伸縮ジョイント

セラミック吊金物

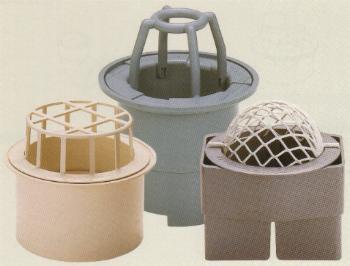

自在ドレン

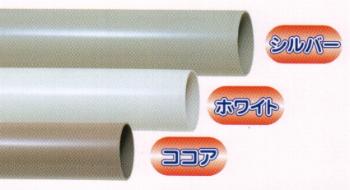

カラー厚肉パイプ

サイズ	シルバー		ホワイト		ココア		クリーム
サイズ	ＶＰ	ＶＵ	ＶＰ	ＶＵ	ＶＰ	ＶＵ	ＶＰ	ＶＵ
４０	○	―	―	―	―	―	―	―
５０	○	○	○	○	○	○	○	○
６５	○	○	○	○	○	○	○	○
７５	○	○	○	○	○	○	○	○
１００	○	○	○	○	○	○	○	○
１２５	○	○	○	○	○	○	―	―
１５０	○	○	―	―	―	―	―	―
